Diagnostika ložisek pomocí analýzy vibrací: Jak odhalit poruchu dříve než způsobí odstávku výroby
Proč je diagnostika ložisek klíčová pro spolehlivost strojů

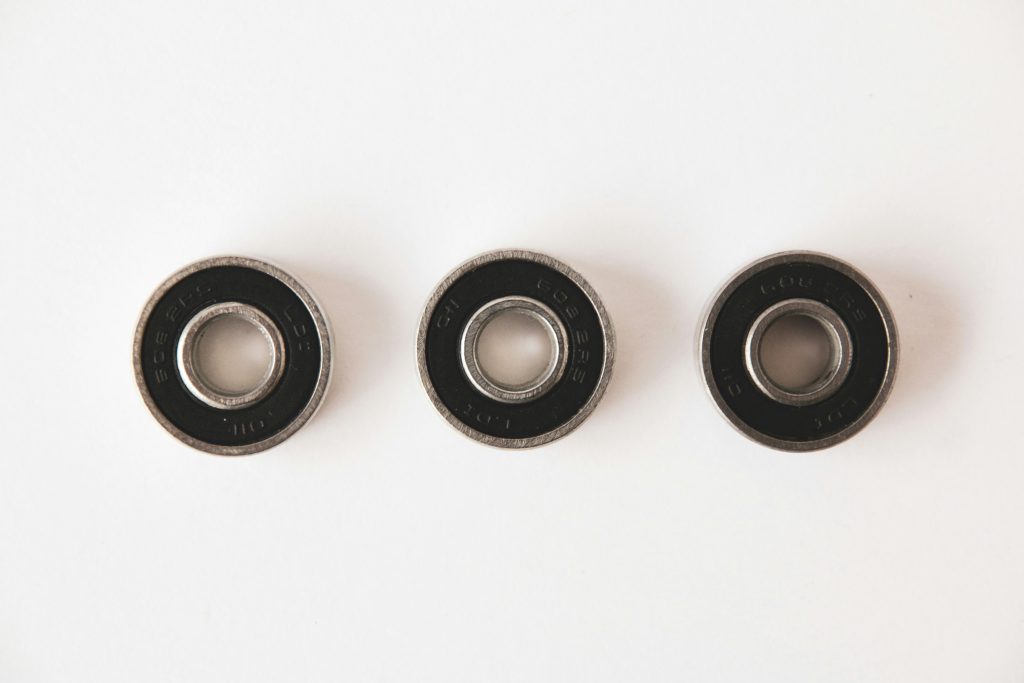

Valivá ložiska patří mezi nejdůležitější součásti většiny rotačních zařízení. Nacházejí se v elektromotorech, čerpadlech, ventilátorech, kompresorech, převodovkách i výrobních linkách. Přestože jsou navržena na dlouhou životnost, jejich opotřebení nebo poškození patří mezi nejčastější příčiny neplánovaných odstávek.
Právě proto se diagnostika ložisek stala jednou z nejvýznamnějších oblastí moderní vibrodiagnostiky. Díky metodám jako vibrační analýza ložisek, FFT analýza a spektrální analýza vibrací lze identifikovat vznikající závady dlouho před tím, než ovlivní provoz zařízení.
Správně prováděná vibrodiagnostika umožňuje plánovat opravy, minimalizovat odstávky a výrazně snížit náklady na údržbu.
Jak vznikají poruchy ložisek
Mnoho provozovatelů strojů předpokládá, že ložisko jednoduše doslouží po určité době provozu. Ve skutečnosti bývá příčina poruchy často jiná.
Mezi nejčastější důvody poškození ložisek patří:
- nedostatečné mazání
- kontaminace maziva
- nesprávná montáž
- přetížení zařízení
- nevyváženost rotoru
- nesouosost hřídelí
- vibrace přenášené z okolních strojů
- elektrické poškození ložiska
Tyto problémy zpravidla nevznikají náhle. Ložisko postupně vytváří charakteristické vibrační projevy, které lze pomocí analýzy vibrací spolehlivě identifikovat.
Co dokáže odhalit vibrační diagnostika ložisek
Moderní vibrační diagnostika umožňuje rozpoznat konkrétní typ poškození.
Mezi nejčastější diagnostikované závady patří:
Poškození vnějšího kroužku
Na oběžné dráze vnějšího kroužku vznikají drobné trhliny nebo důlky. Ty vytvářejí pravidelné rázy, které se objevují ve vibračním spektru.
Poškození vnitřního kroužku
Poškození vnitřního kroužku bývá často spojeno s vysokým zatížením nebo nesprávným uložením ložiska.
Poškození valivých těles
Vady kuliček nebo válečků vytvářejí specifické frekvence, které lze přesně identifikovat pomocí frekvenční analýzy.
Poškození klece ložiska
Poškozená klec vede k nepravidelnému pohybu valivých elementů a často představuje předstupeň závažnější poruchy.
Nedostatečné mazání
Zvýšené tření se projevuje růstem vysokofrekvenčních vibrací a teploty.
Jak probíhá měření vibrací ložisek

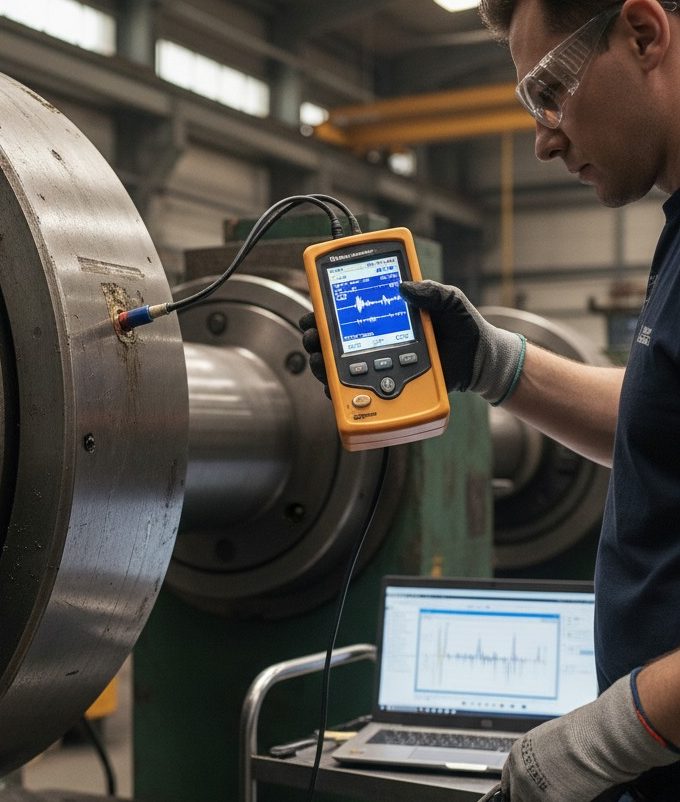

Prvním krokem je měření vibrací pomocí akcelerometrů umístěných na ložiskových domech nebo přímo na monitorovaném zařízení.

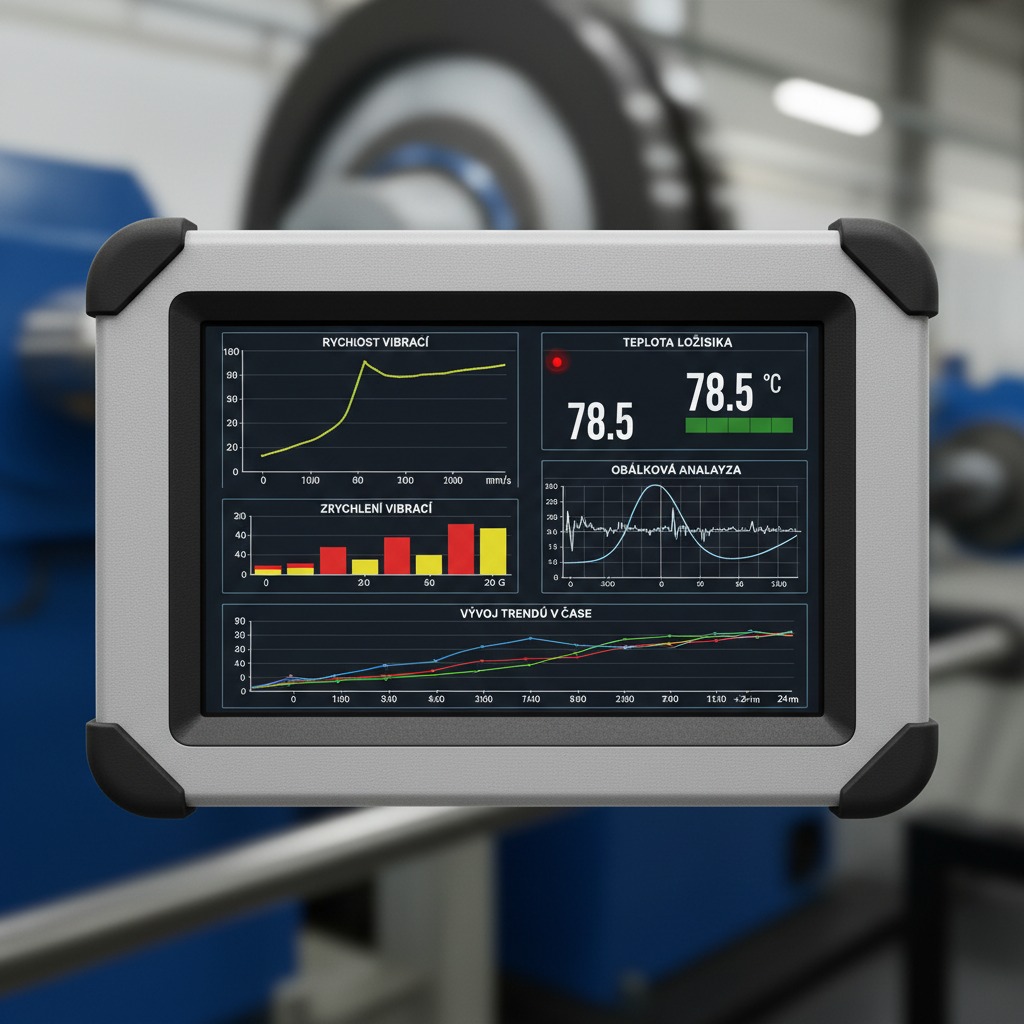

Během měření se sledují:
- zrychlení vibrací
- rychlost vibrací
- obálková analýza
- teplota ložiska
- vývoj trendů v čase
Moderní systémy umožňují nejen jednorázové měření vibrací strojů, ale také nepřetržité monitorování stavu zařízení.
Proč samotné měření nestačí
Mnoho lidí si pod pojmem vibrodiagnostika představí pouze měření vibrací. Samotná naměřená hodnota však většinou nestačí k určení skutečné příčiny problému.
Rozhodující je odborné vyhodnocení dat pomocí pokročilých analytických metod.
Právě zde nastupuje frekvenční analýza a FFT analýza.
Co je FFT analýza
FFT analýza (Fast Fourier Transform) představuje základní nástroj moderní diagnostiky vibrací.
Zatímco běžné měření zobrazuje vibrace v časové oblasti, FFT převádí signál do frekvenční oblasti.
Výsledkem je spektrum, ve kterém lze přesně identifikovat zdroj vibrací.
Pomocí FFT analýzy lze odhalit:
vady ložisek
mechanické vůle
nevyváženost
problémy převodovek
nesouosost
rezonance konstrukce
Proto patří FFT analýza mezi nejdůležitější nástroje profesionální vibrodiagnostiky
Frekvenční analýza v praxi
Každé ložisko vytváří během provozu charakteristické frekvence.
Pokud dojde k poškození:
- vnějšího kroužku
- vnitřního kroužku
- valivého tělesa
- klece
objeví se ve spektru přesně definované frekvenční složky.
Diagnostik tak může určit nejen existenci problému, ale i jeho konkrétní příčinu.
To výrazně zrychluje plánování oprav a snižuje náklady na údržbu.
Spektrální analýza vibrací a její význam
Spektrální analýza vibrací umožňuje sledovat změny ve vibračním spektru během delšího časového období.
Velkou výhodou je možnost:
- sledování trendů
- porovnávání historických dat
- identifikace zhoršujícího se stavu
- odhadu zbývající životnosti ložiska
Právě trendování dat je jedním z pilířů prediktivní údržby.
Online monitoring ložisek pomocí systému Schaeffler OPTIME
Největší přínos přináší kombinace vibrodiagnostiky a online monitoringu vibrací.

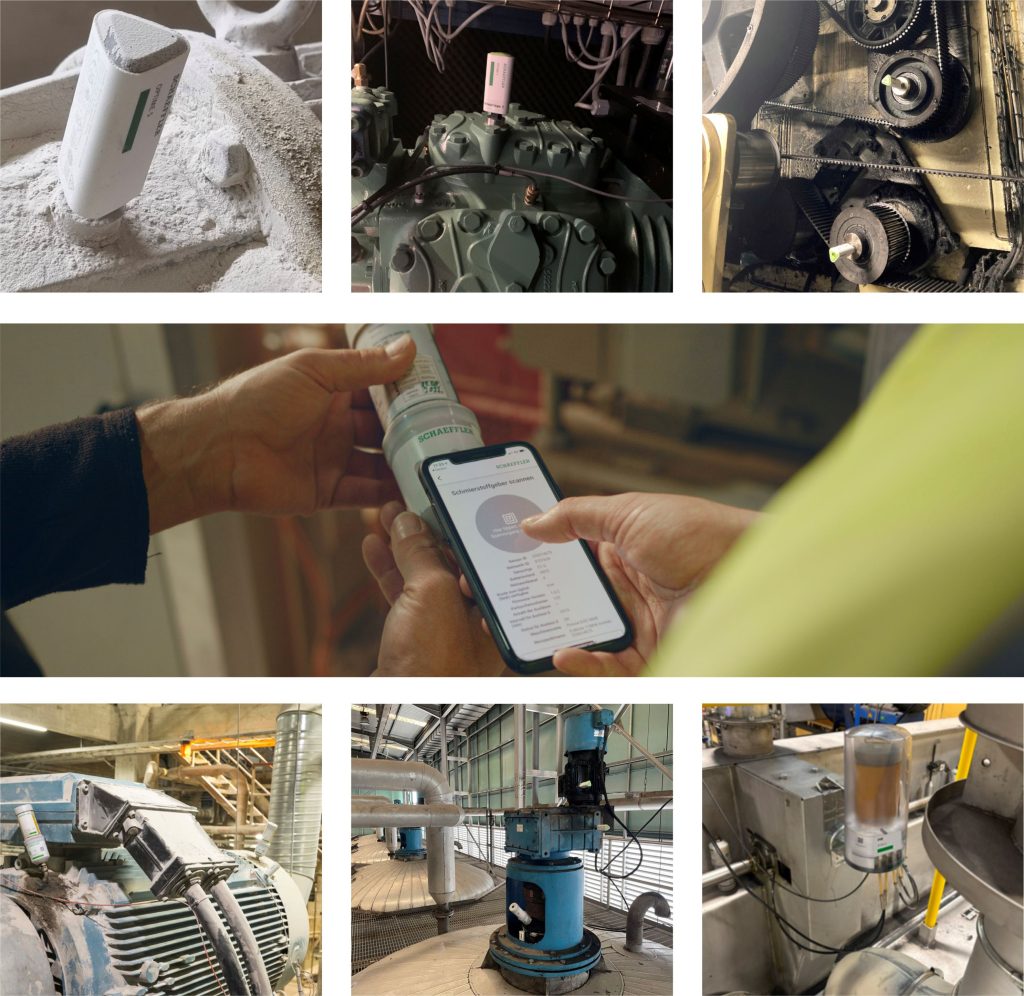

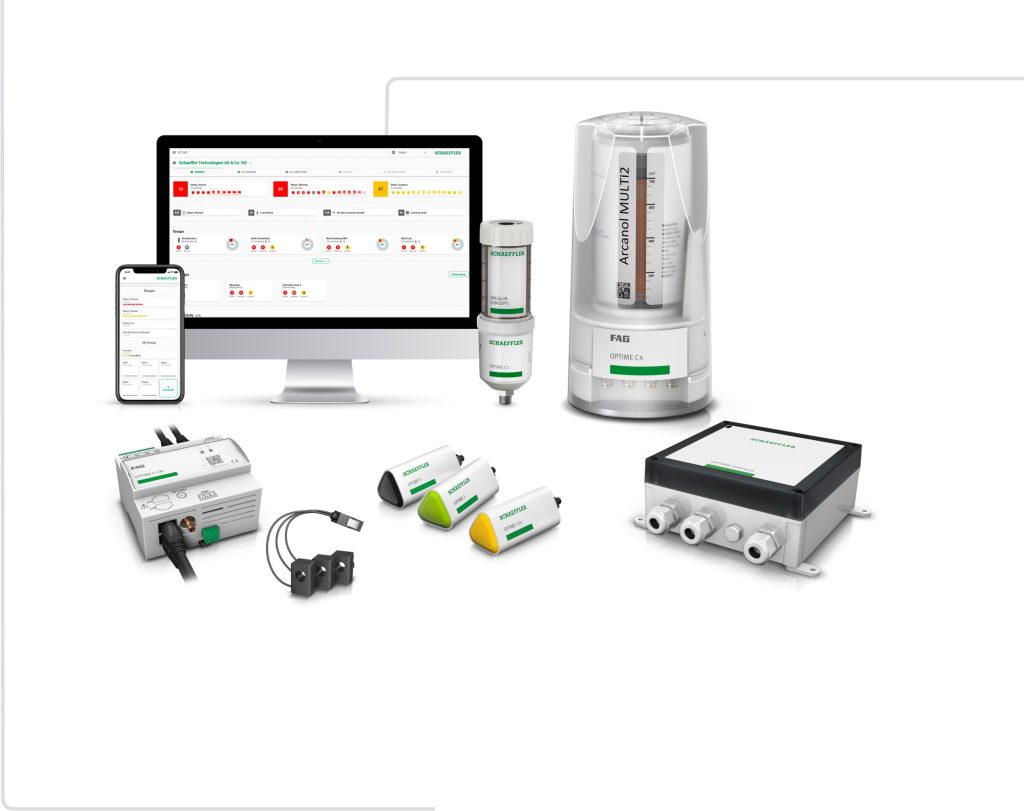

Řešení Schaeffler OPTIME využívá bezdrátové senzory, které nepřetržitě sledují:
- vibrace zařízení
- teplotu ložisek
- provozní stav strojů
Naměřená data jsou automaticky analyzována a systém upozorňuje na vznikající závady ještě před jejich dopadem na výrobu.
Tento přístup umožňuje zavést skutečnou prediktivní údržbu strojů bez nutnosti pravidelných manuálních kontrol.
Jaké stroje se nejčastěji monitorují
Monitoring vibrací online se využívá zejména u:
- elektromotorů
- čerpadel
- ventilátorů
- kompresorů
- převodovek
- dopravníků
- obráběcích strojů
- výrobních linek
Právě zde přináší nejvyšší návratnost investice díky snížení neplánovaných odstávek.
Ekonomický přínos včasné diagnostiky
Cena výměny ložiska bývá ve většině případů zanedbatelná ve srovnání s náklady na odstávku výroby.
Včasná diagnostika ložisek přináší:
- nižší náklady na opravy
- delší životnost zařízení
- vyšší dostupnost výroby
- efektivnější plánování servisních zásahů
- lepší využití personálu údržby
Návratnost investice do monitoringu vibrací bývá v mnoha provozech otázkou několika měsíců.
Diagnostika ložisek pomocí analýzy vibrací patří mezi nejefektivnější metody monitorování stavu strojů. Díky využití FFT analýzy, frekvenční analýzy a spektrální analýzy vibrací lze identifikovat vznikající závady v raném stádiu a zabránit nákladným odstávkám.
Kombinace vibrodiagnostiky a online monitoringu vibrací představuje cestu k moderní prediktivní údržbě, která pomáhá zvyšovat spolehlivost zařízení a snižovat provozní náklady.
Často kladené otázky
Jak poznat poškozené ložisko pomocí vibrací?
Poškozené ložisko vytváří charakteristické frekvence a zvýšené vibrace, které lze identifikovat pomocí vibrační analýzy.
Co je FFT analýza?
FFT analýza převádí vibrační signál do frekvenční oblasti a umožňuje přesnou identifikaci zdroje vibrací.
Jak často provádět diagnostiku ložisek?
U kritických zařízení je ideální nepřetržitý monitoring vibrací online. U méně důležitých strojů se provádí pravidelné měření podle provozních podmínek.
Jaké poruchy lze odhalit?
Poškození vnějšího a vnitřního kroužku, vady valivých těles, poškození klece, nedostatečné mazání a další mechanické problémy.
Jaký je rozdíl mezi diagnostikou ložisek a diagnostikou strojů?
Diagnostika ložisek je specializovanou částí širší diagnostiky strojů, která se zaměřuje na stav valivých ložisek a jejich provozní podmínky.
